영상검지기 (Video Image Detectors)
1. 개요
|
Traficon N.V.사의 영상검지기는 비디오 카메라
로 도로상에 주행하는 차량의 영상화면을 VIP
(Video Image Processing) Board에 입력시킨후
이를 분석, 처리하여 필요한 교통정보 (교통량,
속도,차량 길이등)를 실시간으로 정확히 측정
한다.
또한 실시간 및 최소단위의 시간단위로 통계,분석
보관하며 수집된 정보를 VDS (Vehicle Detection
System) Server 및 Host Computer가 필요로 하
는 모든 기초자료를 제공하는 교통자료 측정 시스
템입니다.
|
)/001/board.jpg)

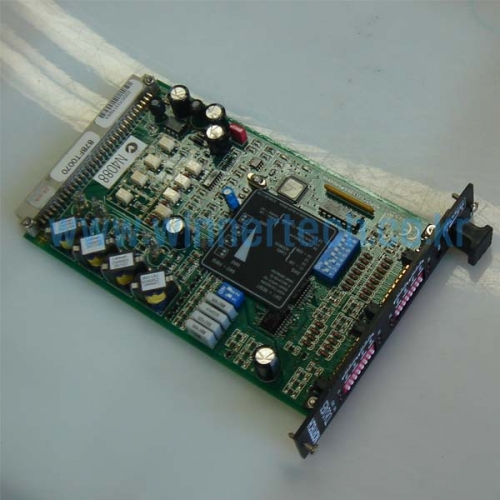

VIP Board |
이 시스템은 비디오카메라로 획득한 영상화면을 별도의 영상화면 압축전송기 (VIC Board)를 통하
여 실제의 영상화면을 Digital Data로 전화선을 통하여 Image Server에 보내어지도록 구성되어 있
습니다.
2. 특징
)/001/icon1.gif) 1개의 카메라로 4 및 8차선 교통량, 속도, 점유율, 차종등 다양한 교통 Data 측정
1개의 VIP Board에서 영상 분석과 교통 Data 산출을 동시에 수행
측정기능 및 용도별로 Board 선택 사용 (VIP Board Series)
눈, 비, 안개 및 주야간 높은 측정 신뢰도 유지 (98% 이상)
19"표준 Rack용 VIP Board (100×160mm) 사용
19" Rack 구성시 8개 카메라 수용 가능
RS232/485 Serial Port에 의한 Data 송신
Monitor 화면상에 차선별 교통량, 속도, 차종 (차량길이) 표시
실시간 영상화면을 전용선 및 PSTN망에 의해 전송가능
3. 기능별 검지기
)/001/r01.gif) CCATS (Camera and Computer Aided Traffic Sensoring) 영상검지기
영상검지용 카메라와 Video Image Processor를 이용하여 교통 Data를 측정하는 교통센서
|
|
CCATS 영상검지기는 차선별 교통량에 관한
정보를 얻기 위해서 "프로브"의 형태내에서
운영자에 의해 설정된 픽셀의 수를 분석하
는데 주로 사용 된다.
CCATS 시스템으로 제공되는 초기정보는
통과 차량의 교통량과 속도를 측정 각 차량
의 차종 분류, 차간 거리등을 측정 한다. |
)/001/vip4.gif)
|
|
초기 파라미터 값으로부터 계산한 2차 정보는 다음과 같다 ;
- 평균속도
- 평균 GAP TIME(차간거리)
- 평균 HEADWAY(차두간격)
- 점유율
- 집중율
모든 정보는 사용자가 설정한 시간 주기에 따라 차선별로 제공이 된다. 대부분의 CCATS 모델은
하나의 비디오 화면에서 4차선까지 측정이 가능하다.
간단한 교통량과 집중율 (Concentration) 측정을 위해 CCATS 모델들은 하나의 비디오 화면에서
8차선에 이르는 트랙을 유지할 수 있다.
CCATS계열에 속하는 품목은 다음과 같다 ;
1) VIP2 Traffic Data Detector
VIP 2 Traffic Data Detector는 CCD 카메라로부터 입력된 영상화면을 입력 받아 4차선
까지 교통 Data를 측정 할 수 있읍니다. 이 영상검지기는 영상화면상에 통과하는 마지
막 차량에 대하여 차선별로 교통량(Traffic Volume), 개별차량 속도(Vehicle Speed)
및 차량길이(Vehicle Length)를 연속적으로 표시하여 주며 동시에 차종(Vehicle Class
구분과 점유율(Occupancy) 등, IDS Server에서 필요로하는 교통 Parameters을 계산하
여 이 교통 자료들을 RS232 시리얼 포트를 통하여 출력토록 한다.
- C.P.U. : 32 bits M68340 Micro-processor
- Memory : 256 Kbyte dynamic RAM, 265 Kbyte EPROM
4 Kbyte E2PROM, 64 Kbyte static RAM
- 측정기능 : 고속도로 및 간선도로의 교통자료 수집
교통사고 및 대기행렬 길이 감지
- 자료출력 : 시간 간격에 따른 3 종류 차량길이별/차선별 자료
- 교통량 (Traffic Volume)
- 속도 (Speed : Km/h)
- 차두간격 (Gap times : 0.1 Sec)
- 차간거리 (Headway : Meters)
차선별자료
- 점유율 (Occupancy : %)
- 차 종 (차량길이에 의한 3 종류 : 소형,중형, 대형)
- 교통사고 인식자료
- 정 확 도 : 교통량 98 % 이상
속 도 95 % 이상
Queue 검출 99 % 이상
- 영상루프설치 : Keypad 조작으로 영상화면내 설치
- 루프 설치수 : 4 차선 ( 8 Loop )
- VIP Board
크 기 : 100 X 160 mm (표준 19" Rack 삽입가능)
표 시 기 : Power & Video Input
Connector : DIN 41612 - 48 Pins type F
전 원 : 5V DC, 450 mA
- VIP Setup Keypad
크 기 : H 136 x W 92 x D 33 mm
DATA FORMAT: Serial Data format RS232C
전 원 : 5V DC
2) VIP3 Vehicle Presence Detector
교차로 지능형 신호 제어기 및 기타 제어장치를 위한 차량 존재 검지 (8개 Loop 검지)
(사양은 별도 문의 요망)
3) VIP4 Individual Vehicle Data Monitor
4개 차선별로 실시간 통과 차량의 개별차량 Data (통과번호, 차선, 시간, 속도, 차량길이,
차간 거리, 기타) 측정
(사양은 별도 문의 요망)
4) VIP7 Traffic Data Logger
VIP2 Board와 기능이 동일하며 측정시간이 표시된 통계 Data를 장기간 저장함
(사양은 VIP2 모델과 동일함)
)/001/r02.gif) VIP/D (Data Monitor) 영상검지기
VIP2 영상검지기에 Video Image Tracking 기술을 적용시킨 8차선 측정의 최신 교통정보
수집용 교통센서
(사양은 별도 문의 요망)
)/001/r03.gif) VIP/I (Incident Monitor) 영상검지기
Video Image Tracking 기술을 적용시킨 교통사고감지 전용의 교통센서
|
|
VIP/I 영상검지기는 차선별 차량의 존재와
주행에 관한 정보를 얻기 위해서 "차선"
또는 "트랙"의 형태로 운영자에 의해 설
정된 픽셀의 수 를 분석하는데 주로 사용
된다.
이 모델은 차량이 차선내에 존재 및 그 차
량들이 이동하거나 정지한 상태의 정보를
제공한다.
또한 이 모델들은 차선내의 차량 속도에
관한 정보와 화재 및 역주행차량의 정보를
즉시 제공해 준다.
(사양은 별도 문의 요망) |
)/001/vip21.jpg)
|
|
)/001/r04.gif) VIP/P 영상검지기
VIP3 영상검지기에 Video Image Tracking 기술을 적용시킨 16 Loop 검지기능을 갖고 있는
최신의 교통신호제어용 교통센서
(사양은 별도 문의 요망)
4. 적용분야
신전자 교통신호 시스템
고속도로, 국도, 도심지 간선도로 교통정보수집 시스템
고속도로, 터널, 간선도로 교통사고 자동감지 시스템
동화상 교통정보표시 시스템
법규 위반차량 무인감시 시스템
기타 ITS 관련장비 및 응용 시스템
|
