1. 개요
이 규격서는 각종 LOGIC BOARD및 컴퓨터에 안정된 직류전원을 공급하기 위하여 사용하는 전원공급장치(SWITCHING MODE POWER SUPPLY)에 적용한다.
2. 주요 사양
. OPEN FRAME형
. E.M.I 회로 내장
. 진공 함침 TRANSFORMER 적용
. 출력 과전류 제어 회로 내장
. 출력 과전압 제어 회로 내장
. 돌입전류 보호 기능
3. 입력 사양
3-1. 교류 정격 전압 : AC85V~260V
3-2. 교류 입력 동작전압 : AC 85v ~ 260V
3-3. 교류 입력 주파수 : 50/60Hz(NORMAL)
3-4. 교류 입력 동작 주파수 : 47 ~ 63Hz
3-5. 교류 입력 전류 : AC220V일때 최대 1.8A
3-6. 위상 : 단상 연결 방식
4. 출력 사양
4-1.
|
출력 전압
|
부 하 조 건
|
허 용 오 차
|
출력 리플
및
잡 음
|
|
MIN
|
MAX
|
|
+5V
|
3.0A
|
5.0A
|
±10%
|
100mV P-P
|
|
+12v
|
3.0A
|
6.0A
|
±10%
|
150mV P-P
|
참조>
1) 정상의 조건에서 LINE REGULATION, LOAD REGULATION 발생되는 온도 등 측정시 주어진 허용오차값을 참고할 것.
2) 리플 & 노이즈측정은 정격입력 최대 출력상태에서 콘넥터 출력단과 GND 사이에 전해 콘덴서 50V 10uF, 세라믹 콘덴서 50V 0.47uF를 병렬로 연결 후 측정한다.
3) 최대 출력은 80W를 넘지 않을 것.
4) 출력전압에는 리플을 포함한다.
4-2. 부하조건 안정화율은 아래의 조건을 만족하여야 한다.
|
입력전압
AC85~240V
|
+5V
|
+12
|
허용오차
|
|
LOAD 1
|
3.0A
|
6.0A
|
+12V± 10%
|
|
LOAD 2
|
5.0A
|
6.0A
|
|
LOAD 3
|
5.0A
|
8.3A
|
4-3. 무부하 동작 상태
무부하로 동작시 전원 장치는 아무런 손상 또는 위험적인 요소가 존재하지 않아야 한다.
4-4. 돌출 전압 (OVER SHOOT & UNDER SHOOT)
5. 일반 사양
5-1. 온도 범위 (TEMPERATURE RANGE) : 동작시 0℃ ~ 50℃ 보관시 -10℃ ~ 60℃
5-2. 습도 범위 (HUMIDITY RANGE) : 동작시 40% ~ 85% 보관시 10% ~ 90%
5-3. 기압 조건 (VAROMETRIC PRESSURE) : 해발 0 ~ 3,000M까지 동작되도록 설계되어야 한다.
5-4. 효 율 (EFFICIENCY) : 정격입력(220VAC)에서 최대 출력일때 최소 65% 이상일 것.
5-5. 입력전압변동 안정율(LINE REGULATION) : 최대 ±2%
5-6. 과전압 보호회로 (OVER VOLTAGE PROTECTION) :
+12V 출력 전압이 일정범위 이상 상승하면 보호회로가 구동되어야 한다.
보호회로 구동전압은 45.5v~ 7.0V 이내로 한다.
5-7. 과전류 보호회로 (OVER CURRENT PROTECTION) : 정격입력(220VAC), 최대출력 상태에서 O.C.P POINT SPEC 만족할 것.(HICK-UP 방식)
5-8. 출력전압 단락시 보호회로(SHORT CIRCUIT PROTECTION) :
직류 출력을 GND 또는 전위를 단락 시켰을 때, 전원 장치는 직류 전원을 HICKUP 시킨다. 폐쇄된 후 단락부분을 제거하고 스위치를 OFF하여 10초가 경과한 후 스위치를 ON했을 때 정상상태로 돌아와야 한다.
5-9. 교류 입력보호(PROTECTION FOR & INPUT)
제품의 AC 입력 정격 전압에 맞는 퓨즈를 사용하여야 한다.
. 수출용 : UL승인 FUSE사용
. 국내용 : '전’ 자가 새겨진 FUSE사용
* FUSE TYPE : FAST BLOW
5-10. 출력 보유 시간 (HOLD-UP TIME)
입력 AC85~240V/60HZ 에서 출력이 최대부하 상태일때 입력 전원이 끊어져도 최소 16mS 동안은 출력을 정상 유지하여야 한다.
5-11. 돌입 전류(INRUSH CURRENT)
정격입력, 정격출력상태에서 입력전원 ON시 흐르는 과도 전류가 220V일때 30A 이하여야 한다.
5-12. 평균 수명 시간(MEAN-TIME BETWEEN FAILURE)
상온 25℃시총용량에서 80%사용시 30,000 시간을 보장
5-13. 보증(WARRANTY)
6. 안전 규격
6-1. 이 제품은 다음의 규격에 만족하여야 한다.
* UL478 & UL1950
* CSA C22.2 NO220 & CSA BULLETIN 1402C, LEVEL3
* VED 0806, ENG60950(OPTION)
* MEET IEC380, IEC950
6-2. E.M.I 관련 규격
FCC PART 15 SUB PART J, CLASS A를 만족할 것.
CISPR 55014 CLASS A를 만족할 것.
6-3. 누설 전류(LEAKAGE CURRENT)
이 제품은 220VAC(±5%), 60Hz 입력에서 출력은 정격일때 누설 전류는 0.5mA 이하이어야 한다. (단 EMI FILTER 적용시 1mA까지 허용한다.)
6-4. 절연사항(INSULATION RESISTANCE)
*스위치 ON상태에서 1차와 2차, 1차와 F. G간에 절연저항이 500VDC로 측정했을때 100Mohm 이상이 되어야 한다.
6-5. 절연내압(DIELECTRIC STRENGTH)
* 입력단자와 출력단자사이 : 1500VAC 1분간 10mA 또는 1800VAC 3초 10mA
* 입력단자와 FULL GROUND : 1500VAC 1분간 10mA 또는 1800VAC 3초 10mA
* 단,내압시험시 MOV는 제거함.
6-6. BURN-IN
* 정격입력 최대출력 조건으로 45℃ ± 5℃ 상태에서 4시간 견디어야 한다.
6-7. 진동 시험(VIBRATION TEST)
비 동작시 가속기 1.5G, 주파수 5 ~ 55 ~ 5Hz, 방향 X-Y-Z, 시간 6분
6-8. 냉각 (COOLING)
자연 공냉식
6-9. POWER LINE TRANSIENT
이 제품은 2KV PEAK전압에 100KHz RING WAVE를 0.5초 동안 견디어야 한다.
6-10. 낙하시험(DROP TEST) : 낙하높이 45Cm, 비 동작 상태, 방향 X-Y-Z 모서리 6면

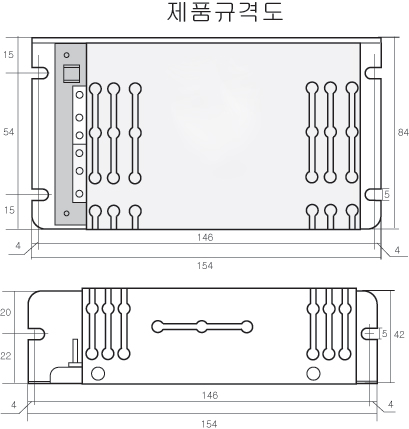

7. 기구 사양(MECHANICAL SPEC)
7-1. 가로 : 150.00m/m
세로 : 85.00m/m
높이 : 42.00m/m
7-2. 중량 : 약 379g
